本篇與大家講講實(shí)際產(chǎn)品的應(yīng)力的危害以及解決對(duì)策，只有了解了應(yīng)力的內(nèi)因，才會(huì)更好理解解決方案的理由！由于我們下游產(chǎn)品多為外觀性產(chǎn)品，所以主要會(huì)放在外觀應(yīng)力痕上。

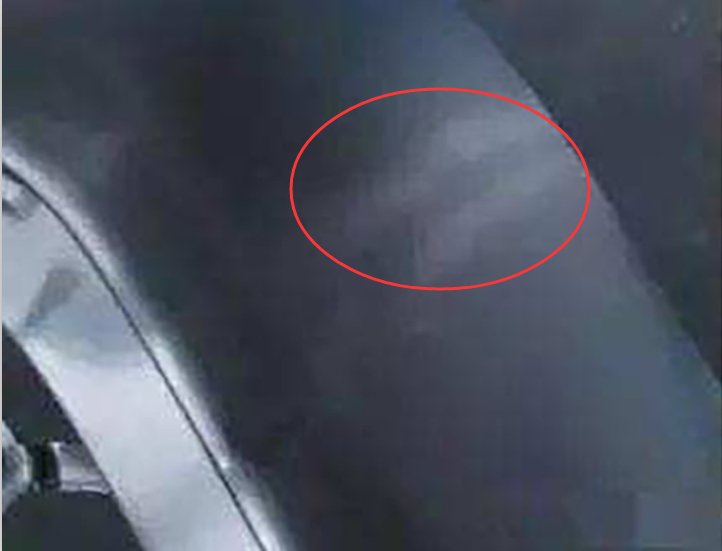

表面應(yīng)力痕的成因

我們知道，這些表觀發(fā)亮、發(fā)白的痕跡，就是內(nèi)應(yīng)力的結(jié)果，而內(nèi)應(yīng)力不外乎取向應(yīng)力和冷卻收縮應(yīng)力。澆口附近不規(guī)則應(yīng)力痕是典型的取向應(yīng)力造成，而肉厚差則是取向和收縮應(yīng)力的共同結(jié)果，而頂針、斜銷應(yīng)力痕形成的因素則更為多一些。

一般情況下，隨著保壓壓力和時(shí)間的增加，先開始的是肉厚差應(yīng)力痕、頂針斜銷應(yīng)力痕、然后是肉厚差應(yīng)力痕，到后面是澆口附近不規(guī)則的應(yīng)力痕（側(cè)看會(huì)發(fā)白發(fā)亮），這當(dāng)然也要看產(chǎn)品的具體結(jié)構(gòu)以及進(jìn)澆位置來(lái)看。所以，當(dāng)出現(xiàn)了這些應(yīng)力痕的時(shí)候，降低保壓壓力和保壓時(shí)間是很重要的，而理解了這個(gè)，則就從這里入手，來(lái)修改產(chǎn)品設(shè)計(jì)和模具設(shè)計(jì)則比成型調(diào)整來(lái)的更為有效。

產(chǎn)品設(shè)計(jì)上：

1.整體肉厚過(guò)薄或流動(dòng)末端肉厚較厚導(dǎo)致充填壓力和保壓壓力過(guò)大，需要加膠或流動(dòng)末端偷肉。也就是說(shuō)保壓降低時(shí)，看縮水處能否偷肉改良，不能的話則要大面加膠了；

2.盡量避免肉厚差，如有則需要做大分化；

3.公模的rib避免做的過(guò)大導(dǎo)致母模有rib應(yīng)力痕。

模具設(shè)計(jì)上：

1.澆口太小或數(shù)量太少、分布不均；

2.活動(dòng)件配模較松或水路配置不合理導(dǎo)致模溫較高。

成型條件上：

1.合理設(shè)置保壓壓力和時(shí)間（降低）；

2.模溫升高或降低（升高可改良充填降低保壓壓力；降低則是讓咬花面發(fā)亮，表面和應(yīng)力痕 接近，一般而言，降低模溫是多數(shù)選擇）

3.提高速度有利降低殘留取向應(yīng)力（對(duì)薄壁產(chǎn)品變形有稍許好處，對(duì)應(yīng)力痕基本沒有效果）

4.提高料溫、背壓、螺桿轉(zhuǎn)速，基本對(duì)應(yīng)力痕影響很小，但不能說(shuō)沒有，只是實(shí)際意義不大。

廣東聚石化學(xué)股份有限公司是一家擁有21年銷售、研發(fā)及生產(chǎn)經(jīng)驗(yàn)的改性塑料企業(yè)，擁有無(wú)鹵環(huán)保阻燃熱塑性塑料、無(wú)鹵阻燃工程塑料、無(wú)鹵阻燃聚氨酯彈性體材料和阻燃母粒等4大系列30多個(gè)品種100多個(gè)牌號(hào)的產(chǎn)品。產(chǎn)品均通過(guò)IATF16949質(zhì)量管理體系認(rèn)證、通過(guò)美國(guó)UL認(rèn)證，符合歐盟委員會(huì)RoHs標(biāo)準(zhǔn)。廣泛應(yīng)用于燈飾、家電、通訊、電子電器、建材、電線電纜等多種行業(yè)。大型生產(chǎn)企業(yè)如美的、格蘭仕等都是聚石化學(xué)改性塑料的采購(gòu)商。歡迎大家咨詢、選購(gòu)！全國(guó)咨詢熱線：400-8383-299。
