肪族聚酰胺由于含有胺基和羰基，易與水分子形成氫鍵，因此所得到的各種材料在使用時容易吸水，產(chǎn)生增塑效應(yīng)，導(dǎo)致材料體積膨脹、模量下降，在應(yīng)力作用下發(fā)生明顯蠕變。

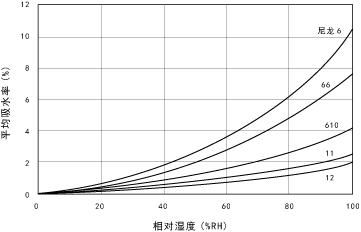

聚己內(nèi)酰胺和聚己二酸己二胺（尼龍6和尼龍66）是比較常用的聚酰胺材料，它們能從潮濕空氣中吸收質(zhì)量分?jǐn)?shù)10%的水分，在一般濕度環(huán)境下也能吸收質(zhì)量分?jǐn)?shù)2%到4%的水分，導(dǎo)致多種力學(xué)性能的變化。

由以上結(jié)論可以知道，水對尼龍6/66材料的塑化效果很明顯，而且在初始吸水階段非常敏感。僅靠保持干燥環(huán)境來保證尼龍6/66材料的性能比較困難。解決尼龍6/66吸水問題有兩類方法，一是通過降低吸水量來減少水分對其性能的影響；二是通過提高尼龍6/66的相關(guān)性能，期望能抵消吸水后對尼龍6/66性能的影響。

1、共混和復(fù)合

添加酚醛樹脂和聚乙烯基苯酚等含酚樹脂能減少尼龍6/66的吸水量，提高其Tg，同時對Tm影響較小。

研究發(fā)現(xiàn)，添加的酚類物質(zhì)主要存在于尼龍6/66的無定形區(qū)域。對于酚類物質(zhì)的這種效果，研究者是這樣解釋的：水之所以能破壞尼龍6/66中業(yè)已形成的氫 鍵而與羰基或胺基形成新的氫鍵，就是因為水分子與羰基或胺基形成氫鍵的趨勢比他們之間要高。

酚基與羰基形成氫鍵的趨勢比水分子更高，添加酚類物質(zhì)之后，酚基占據(jù)了尼龍6/66中的羰基和胺基，并因其所含的苯環(huán)產(chǎn)生了位阻效應(yīng)，阻止了水分子的進入。通過等溫吸附實驗、SAXS和分子模擬的方法都支持了這種解釋。

添加胺基聚醚(Blox)、磺化聚酯或含芳聚酰胺也能減少尼龍6/66的吸水量。尼龍6/66與其他高分子(如PP、PS、PC、ABS等)共混一般只能減慢吸水速度，并不能降低吸水量。同時如果相容性不好，還會犧牲力學(xué)性能。

添加無機納米粒子有一定的效果。聚酰胺/層狀硅酸鹽納米復(fù)合材料能夠大幅提高力學(xué)性能、熱變形溫度、阻隔性和阻燃效果，同時添加有機蒙脫土的聚酰胺/層狀硅酸鹽納米復(fù)合料能夠降低吸水的速度。當(dāng)蒙脫土的添加達(dá)到一定量時(通常大于4%)，能夠降低尼龍的平衡吸水率。這是由于蒙脫土做為一種成核劑，可提高尼龍的結(jié)晶度，這樣其中的無定形區(qū)就變小，從而降低了尼龍的吸水量。

以上納米復(fù)合材料方法在減慢吸水速度、降低吸水量的同時，在很大程度上還改良了尼龍6/66因吸水帶來的不良后果。如尼龍蒙脫土納米復(fù)合材料吸水后，力學(xué)性能的下降和尺寸變化要小于純尼龍。

另一方面，上文引用的這些共混和無機納米復(fù)合的報道在力學(xué)性能上均獲得改良，如Tg、模量的提高等等，就算吸水之后力學(xué)性能有所回落，回落的幅度也遠(yuǎn)遠(yuǎn)小于加入蒙脫土后所增加的幅度。不同含量的蒙脫土的尼龍6材料，放置一段時間后彎曲模量發(fā)生的變化，即使是2%蒙脫土的添加量，在達(dá)到飽和吸水率后，彎曲模量也會高出純尼龍6很多。

還有報道通過將尼龍6/66與吸濕性較低、力學(xué)強度較高的尼龍11粘合成層狀復(fù)合材料，由于尼龍11的支架或限制作用，吸水后能保持尺寸和一定的力學(xué)強度。

2、交聯(lián)

尼龍6/66交聯(lián)后的力學(xué)性能變化是常規(guī)的，即Tg上升、剛性和脆性增強。但是關(guān)于交聯(lián)后的吸水量或水分對材料性能的影響的報道很少，只查到一篇報道稱其交聯(lián)后的尼龍6吸水量有所減少。

3、表面改性

通過對尼龍6/66材料的表面進行疏水化改性可以減少吸水量。例如，通過表面接枝含氟聚合物或者在表面形成具有荷葉結(jié)構(gòu)超疏水層。添加胺基聚醚(Blox)、磺化聚酯或含芳聚酰胺也能減少尼龍6/66的吸水量。

廣東聚石化學(xué)股份有限公司是一家擁有22年銷售、研發(fā)及生產(chǎn)經(jīng)驗的改性塑料企業(yè)，具備年產(chǎn)10萬噸改性塑料的生產(chǎn)能力，擁有環(huán)保改性聚烯烴材料、改性工程塑料和功能母粒等200多個牌號的產(chǎn)品。產(chǎn)品均通過IATF16949質(zhì)量管理體系認(rèn)證、通過美國UL認(rèn)證，符合歐盟委員會RoHs標(biāo)準(zhǔn)；且廣泛應(yīng)用于汽車、智能家電、燈飾、環(huán)保電纜、OA設(shè)備、通信電子、衛(wèi)材塑料、電視機、涂料等行業(yè)。

聚石化學(xué)自成立以來，每年都承擔(dān)了多個省市區(qū)級科技計劃項目，目前擁有國內(nèi)外多項阻燃材料核心技術(shù)的發(fā)明專利。一直致力于無鹵阻燃環(huán)保阻燃材料產(chǎn)業(yè)的發(fā)展，并通過全球化的經(jīng)營實現(xiàn)了從內(nèi)銷主導(dǎo)到外銷兼顧的產(chǎn)業(yè)轉(zhuǎn)變，通過技術(shù)創(chuàng)新和產(chǎn)品創(chuàng)新不斷使產(chǎn)品保持高技術(shù)含量和高附加值。

歡迎大家咨詢、選購！全國咨詢熱線：400-8383-299
